法兰管件的类型和使用范围是什么？

　　法兰管件的类型和使用范围1、法兰管件类型按国家标准分:整体法兰、螺纹法兰、对焊法兰、带颈平焊法兰、带颈承插焊法兰、对焊环带颈松套法兰、板式平焊法兰、对焊环板式松套法兰、平焊环板式松套法兰、翻边环板式松套法兰、法兰盖。2、法兰管件类型按化工行业标准分:整体法兰(if)、螺纹法兰(th)、板式平焊法兰(pl)、带径对焊法兰(wn)、带颈平焊法兰(so)、承插焊法兰(sw)、对焊环松套法兰(pj/se)、平焊环松套法兰(pj/rj)、衬里法兰盖(bl(s))、法兰盖(bl)。3、法兰管件类型按石化行业标准分:螺纹法兰(pt)、对焊法兰(wn)、平焊法兰(so)、承插焊法兰(sw)、松套法兰(lj)、法兰盖(不表注)。

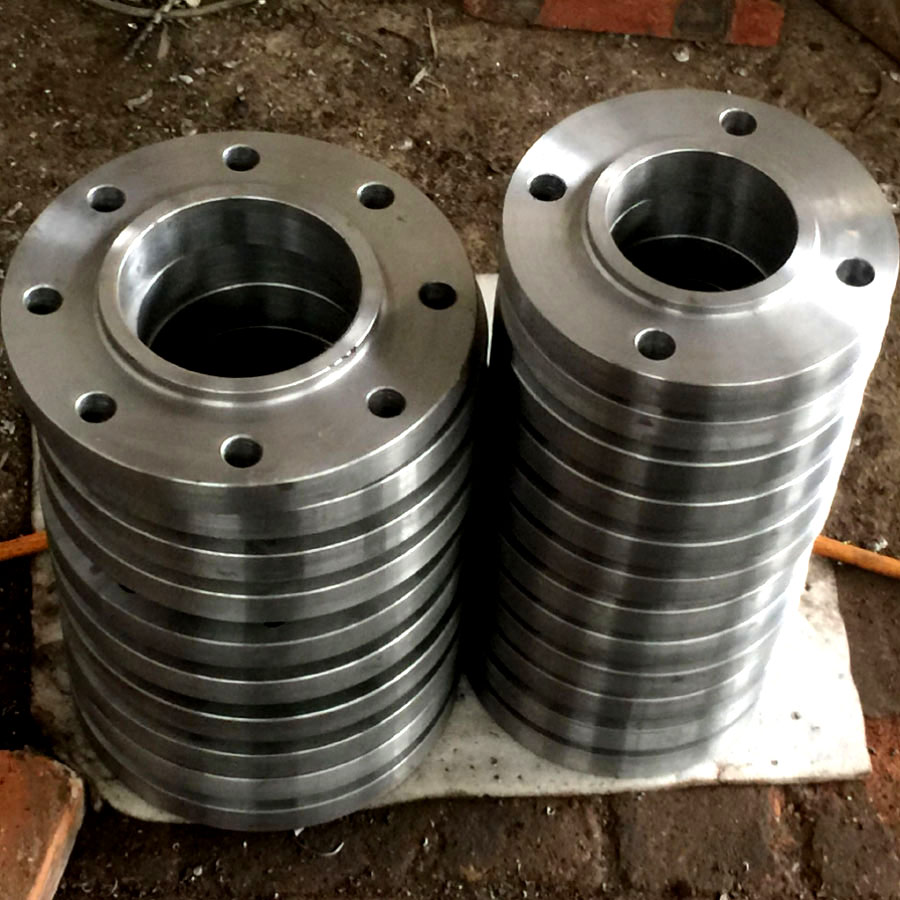

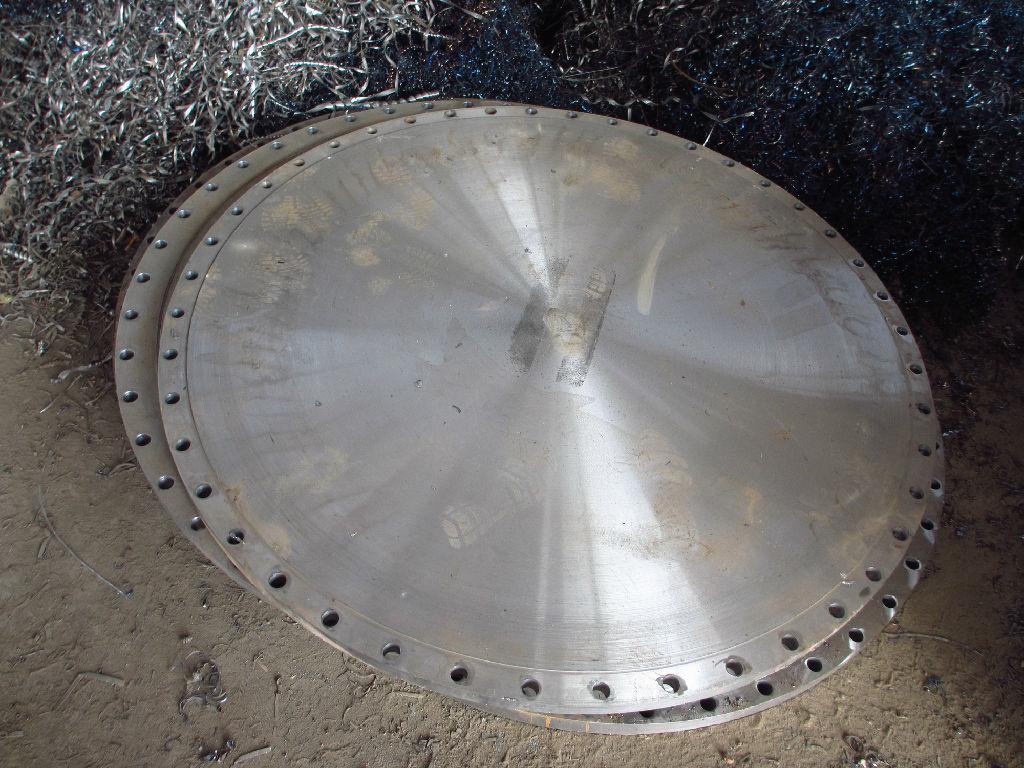

　　4、法兰类管件型按机械行业标准分:整体法兰、对焊法兰、板式平焊法兰、对焊环板式松套法兰、平焊环板式松套法兰、翻边环板式松套法兰、法兰盖。平焊钢法兰:适用于公称压力不超过2.5mpa的碳素钢管道连接.平焊法兰的密封面可以制成光滑式,凹凸式和榫槽式三种.光滑式平焊法兰的应用量最大.多用于介质条件比较缓和的情况下,如低压非净化压缩空气、低压循环水,它的优点是价格比较便宜;对焊钢法兰:用于法兰与管子的对口焊接,其结构合理,强度与刚度较大,经得起高温高压及反复弯曲和温度波动,密封性可靠.公称压力为0.25~2.5mpa的对焊法兰采用凹凸式密封面.承插焊法兰:常用于pn≤10.0mpa,dn≤40的管道中;松套法兰:松套法兰俗称活套法兰,分焊环活套法兰,翻边活套法兰和对焊活套法兰.常用于介质温度和压力都不高而介质腐蚀性较强的情况。当介质腐蚀性较强时,法兰接触介质的部分(翻边短节)为耐腐蚀的高等级材料如不锈钢等材料,而外部则利用低等级材料如碳钢材料的法兰环夹紧它以实现密封;整体法兰:常常是将法兰与设备、管子、管件、阀门等做成一体,这种型式在设备和阀门上常用。密封面形式:平面(ff)、突面(rf)、凸面(m)、凹面(f)、凹凸面(mf)、榫面(t)槽面(g)、榫槽面(tg)、环连接面(rj)。
　　5、不锈钢冲压弯头使用注意事项:1)、焊条使用时应保持干燥,钛钙型应经150℃干燥1小时,低氢型应经200-250℃干燥1小时(不能多次重复烘干,否则药皮容易开裂剥落),防止焊条药皮粘油及其它脏物,以免致使焊缝增加含碳量和影响焊件质量。2)、为防止由于加热而产生睛间腐蚀,焊接电流不宜太大,比碳钢焊条较少20%左右,电弧不宜过长,层间快冷,以窄焊道为宜。3)、不锈钢冲压弯头,为改善耐蚀性能及焊接性而适当增加适量稳定性元素ti、nb、mo等,焊接性较不锈钢冲压弯头好一些。采用同类型的铬不锈钢焊条时,应进行200℃以上的预热和焊后800℃左右的回火处理。若焊件不能进行热处理,则应选用铬镍不锈钢焊条。4)、不锈钢冲压弯头药皮有钛钙型和低氢型。钛钙型可用于交直流,但交流焊时熔深较浅,同时容易发红,故尽可能采用直流电源。5)、不锈钢冲压弯头焊接时,受到重复加热析出碳化物,降低耐腐蚀性和力学性能。6)、不锈钢冲压弯头焊条具有良好耐腐蚀性和抗氧化性,广泛应用于化工、化肥、石油、医疗机械制造。7)、不锈钢冲压弯头具有一定的耐蚀(氧化性酸、有机酸、气蚀)、耐热和耐磨性能。通常用于电站、化工、石油等设备材料。不锈钢冲压弯头焊接性较差,应注意焊接工艺、热处理条件及选用合适电焊条。8)、不锈钢冲压弯头焊后硬化性较大,容易产生裂纹。若采用同类型的不锈钢冲压弯头焊接,必须进行300℃以上的预热和焊后700℃左右的缓冷处理。若焊件不能进行焊后热处理,则应选用不锈钢冲压弯头焊条。
